微阻球形止回阀
 |
 |
 |
微阻球形止回阀 产品说明

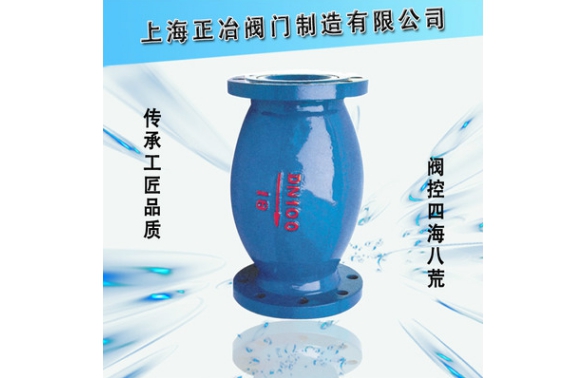

HQ44X微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
微阻球形止回阀 主要技术参数
型号 | 公称压力 | 壳体试验 | 密封试验 | 阀体材料 | 球体材料 |
HQ44/45X-10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
HQ44/45X-16 | 1.6 | 2.4 | 1.76 |
微阻球形止回阀 主要外形尺寸
HQ44X微阻球形止回阀
HQ44X-10 16外形尺寸 | |||||||||||
公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准 | ||||||||||
HQ45X微阻球形止回阀
HQ45X-10 16外形尺寸 | ||||||||||||
公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
连接尺寸 | 法兰连接尺寸PNl 0MPa接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
| |||||||||||
