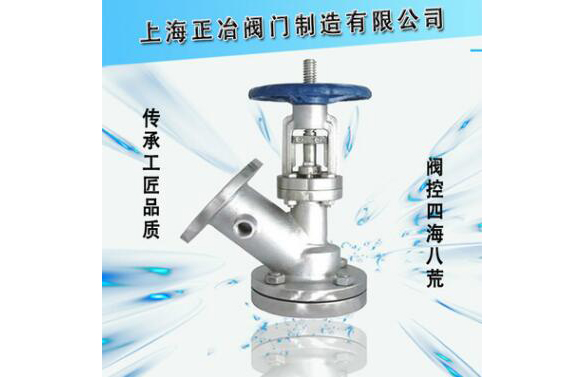

BFL41W保温放料阀
 |
 |
 |
BFL41W保温放料阀是根据国内外新型的技术资料和图样，自行设计生产的技术资料和图样，自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。本产品设计新颖、结构合理，采用不锈钢、WCB等材质作阀体，密封性能良好。
主要技术参数
压力 | 工作温度 | 适用介质 | |||
公称压力 | 1.6 | 上密封试验 | ≤175℃ | 水、颗粒、油品等 | |
壳体试验 | 2.4 | 高压密封试验 | |||
主要零件材料
阀体 | 阀瓣、密封圈、阀杆 | 螺母 |
壳体试验 | 不锈钢 | 铜 |
主要外形尺寸(法兰尺寸按JB79PN1.6MPa)
口径 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
