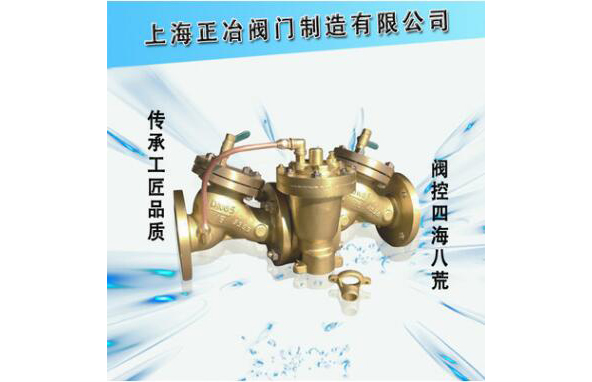

HS41X-A型倒流防止器
 |
 |
 |
HS41X-A型倒流防止器由两个隔开的止回阀和一个液压传动到泄水阀组成，止回阀阀体内装有过滤网。由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，（即出口端压力高于中坚腔），即使两个止回阀都不能反向密封，泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生。
该产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。
HS41X-A型倒流防止器主要技术参数
公称压力 | 公称通径 | 适用介质 | 适用温度 | 法兰标准 | 试验标准 |
1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
HS41X-A型倒流防止器 主要零件材料
零件名称 | 材质 |
阀体、阀盖 | 铸铁、碳钢、不锈钢 |
阀瓣 | 碳钢、不锈钢、丁腈橡胶 |
阀杆 | 铝青铜、铬不锈钢 |
膜片 | 丁腈橡胶 |
膜片压板 | 碳钢、不锈钢 |
弹簧 | 不锈钢 |
HS41X-A型倒流防止器 主要外形尺寸
型号 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |
