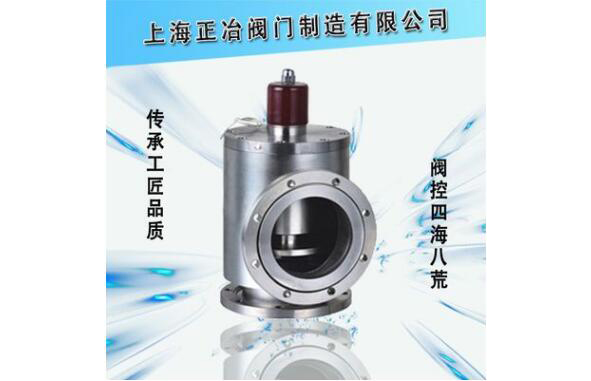

DYC-JQ型系列电磁真空压差式充气阀
 |
 |
 |
DYC-JQ型系列电磁真空压差式充气阀，是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口，并于泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，从而避免泵油逆流污染真空系统。
DYC-JQ型系列电磁真空压差式充气阀适用的工作介质为空气及非腐蚀性气体。
主要技术性能
适用范围(Pa) | 105～1x10-3 |
阀门漏率(Pa.L/S) | ＜1.0x10-4 |
电源电压(V/Hz) | 220/50 |
介质温度（℃） | -25～+50 |
开关时间（S） | ≤3 |
安装方式 | 垂直或水平 |
线圈温升（℃） | ≤65 |
连接及外形尺寸
型号 | DN | ΦD | ΦB | A/F | H | n/Φd | 连接标准 |
DYC-JQ50 | 50 | 110 | 90 | 80/80 | 210 | 4-9 | GB/T6070 |
DYC-JQ65 | 63 | 130 | 110 | 88/88 | 255 | 4-9 | |
DYC-JQ80 | 80 | 145 | 125 | 98/98 | 285 | 8-9 | |
DYC-JQ100 | 100 | 165 | 145 | 108/108 | 297 | 8-9 | |
DYC-JQ125 | 125 | 200 | 175 | 138/138 | 300 | 8-11 | |
DYC-JQ150 | 150 | 220 | 195 | 153/160 | 370 | 8-11 | Jb919 |
DYC-JQ200 | 200 | 285 | 260 | 200/200 | 430 | 12-11 | GB/T6070 |
